Wzmacniacz 300 mW

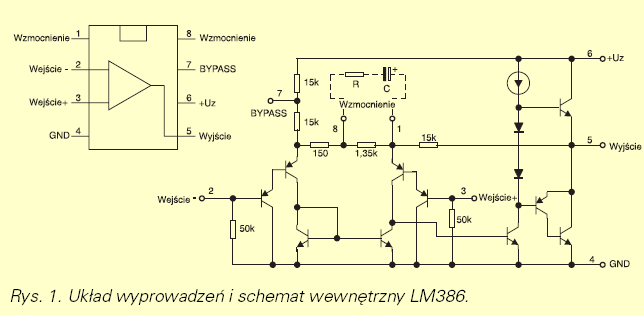

Jak to działa? Schemat wewnętrzny kostki pokazany jest na rysunku 1. Dostępne są trzy wersje układu różniące się zakresem napięć zasilania i mocą wyjściową: LM3861 Uzas= 4…12V Pwy=325mW
LM3863 Uzas= 4…12V Pwy=700mW
LM3864 Uzas= 5…18V Pwy=1000mW

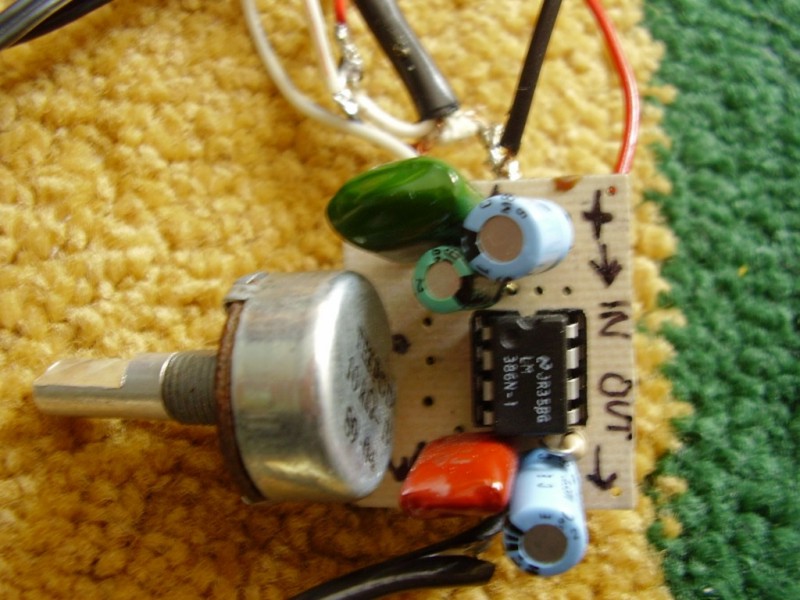

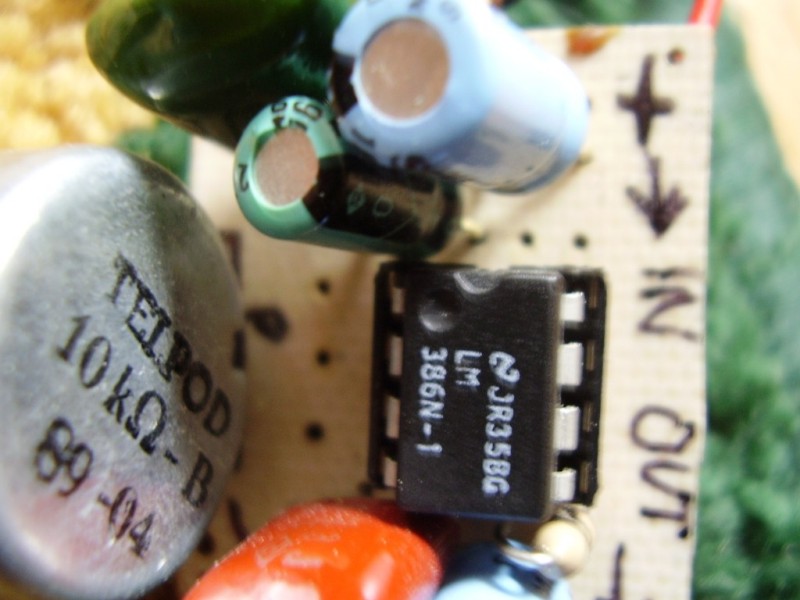

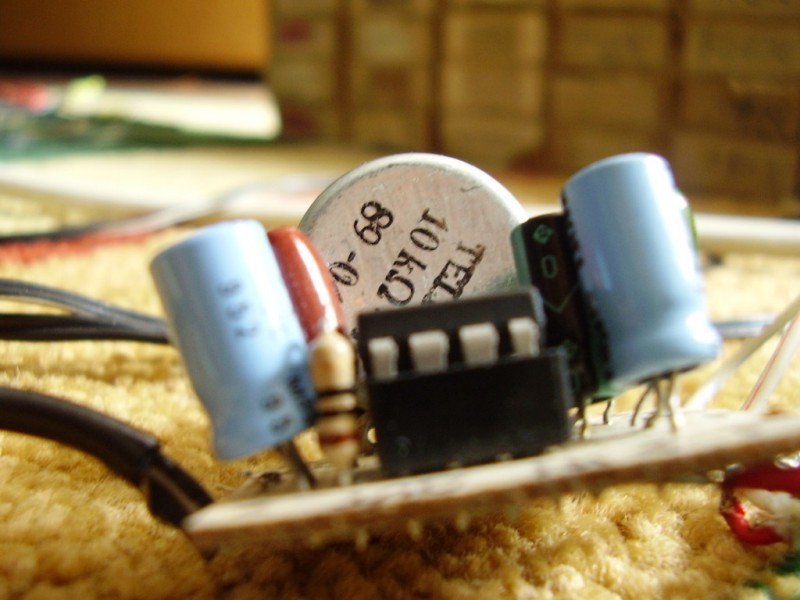

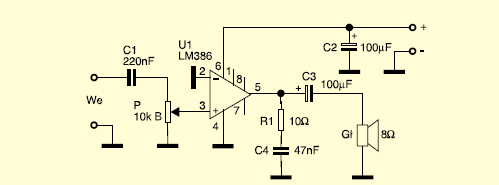

Wzmocnienie wszystkich kostek wynosi 20x, prąd spoczynkowy około 4mA, pasmo przekracza 100kHz, zniekształcenia są rzędu 0,1…0,2%. Wszystkie wersje umieszczone są w typowej 8nóżkowej obudowie DIL i nie wymagają stosowania radiatora. Rysunek 2 przedstawia schemat aplikacyjny wzmacniacza z układem LM386. Według katalogu, elementy R1 i C4 potrzebne są tylko dla wersji LM3864. W wersjach z numerami 1 i 3 w zasadzie nie trzeba ich stosować. Praktyka pokazuje, że bez tych elementów przy większych sygnałach wyjściowych, występuje niewielkie wzbudzenie kostki, dlatego nie zaszkodzi dodanie ich do układu. Końcówki 1, 8 pozwalają zwiększyć wzmocnienie. Dołączenie do nich szeregowego obwodu RC (na rysunku 1 zaznaczony linią przerywaną), pozwala zwiększyć wzmocnienie od 20 aż do 200. Dołączony kondensator C ma pojemność 10μF. Wzmocnienie zależy od wartości R wynosi 200 gdy R=0 (przy czym C=10μF). Przy zasilaniu z zasilacza sieciowego, dla stłumienia ewentualnych tętnień zasilania, należy dołączyć kondensator o pojemności 47μF między masę, a końcówkę 7.Montaż i uruchomienie Do tak prostego układu w wielu wypadkach nie warto stosować płytki drukowanej. Montaż można wykonać metodą przestrzenną, jak pokazuje fotografia. Układ nie wymaga uruchomiania, od razu pracuje poprawnie. Wzmacniacz modelowy pokazany na fotografii, zasilany napięciem 9V, dostarcza do 8omowego głośnika moc około 300mW, pobierając przy tym kilkadziesiąt miliamperów prądu.
WYKAZ ELEMENTÓW
Rezystory
R1: 10W
P: potencjometr 10k
Kondensatory

C1:220nF
C2,C3:
100uF/16V
C4: 47nF
Półprzewodniki
U1:LM3861…LM386
Różne
Gł: głośnik
8…25W

płytka drukowana
